洗礦機專網分析離心選礦機的結構和選分過程

    離心選礦機是利用離心力場進行選礦的設備，其結構如圖1所示。它的主要分選部件是一個臥式截錐形轉鼓，圓錐面內側為分選面，坡度為3°～5°，轉鼓由電機通過皮帶傳動以350～500r/min的速度繞主軸旋轉，上下兩個給礦嘴伸入到轉鼓內。礦漿由給礦嘴噴出順切線方向附著在鼓壁上，在隨轉鼓旋轉的同時，沿鼓壁的斜面向低端流動，兩種運動合成為螺旋線運動。礦漿在沿轉鼓內壁流動過程中，重礦物因受到較大的離心力而趨向于礦漿流的外圍，即貼在鼓壁上；而輕礦物則進入礦流表層。貼在鼓壁上的重礦物較少移動，而表層的輕礦物則隨礦漿流由轉鼓的低端排出。當重礦物在鼓壁上沉積到一定厚度時，停止給礦，位于轉鼓小直徑端內壁的沖礦嘴噴出高壓水，沖洗下沉積的精礦。由此可見，離心選礦機的工作是周期式的。
    離心選礦機的給礦和排出尾礦、沖水和排出精礦均是由自動控制機構自動進行的。

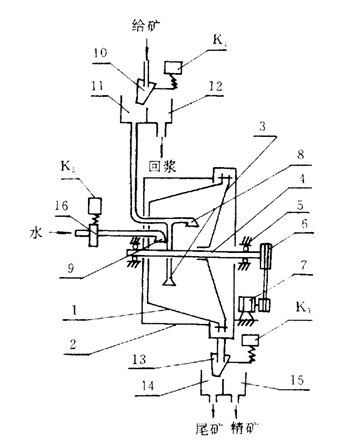

圖1離心選礦機結構示意圖

1—轉鼓；2—防護罩；3—底盤；4—主軸；5—軸承；6—皮帶輪；7—電機；8—給礦嘴；9—沖洗水嘴；

10—給礦分配器；11—給礦槽；12—回漿槽；13—排礦分配器；14—尾礦槽；15—精礦槽；16—高壓水閥門

K₁，K₂，K₃—控制機構
